3.3.4聚硫橡膠的交聯(lián)
3.3.4.1聚硫橡膠的交聯(lián)工藝

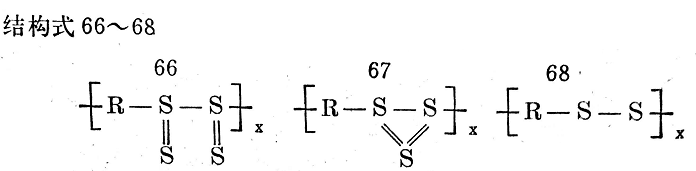

聚硫橡膠（又名硫塑料）是由二氯代烷烴和多硫化堿金屬縮聚而制得的0-835。一般結(jié)構(gòu)式如下（見結(jié)構(gòu)式66~68）:
上述縮聚物的端基為硫趕、氯原子或羥基。端基的性質(zhì)在很大程度上決定了每種聚硫橡膠的硫化行為。

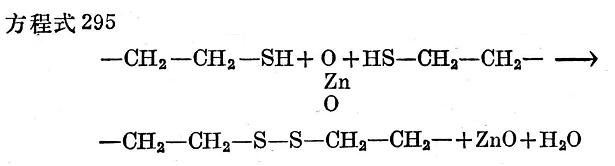

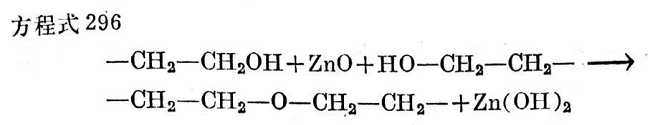

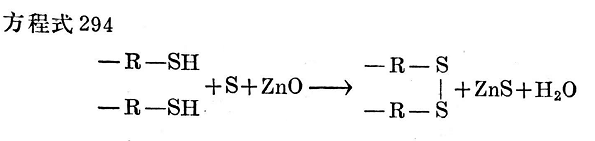

固體聚硫橡膠通常用氧化鋅（如10％）交聯(lián)。硫化速度可以通過調(diào)節(jié)硬脂酸用量加以控制。硫化時間可以從5分鐘到48小時不等，隨硬脂酸用量而變。由于聚硫橡膠交聯(lián)時裂解出水，所以容易形成氣泡，因此，一般除加氧化鋅之外，還加入氧化鎂。膠料如用平板硫化，應(yīng)在開模之前將溫度降到80°C以下，以防起泡。
常用過氧化鋅（如用4％）代替氧化鋅，前者的交聯(lián)機理是不一樣的，因其有氧化交聯(lián)作用，因而過氧化鋅可以用其他氧化劑如對醌二肟代替。對醌二肟和過氧化鋅并用時效果很好。
因為氧化鉛的硫化起步太快，一般不用于交聯(lián)聚硫橡膠。
普通橡膠促進劑在聚硫檍膠中的作用不同于普通橡膠，在某種程度上會引起化學(xué)解聚，比如由于二硫化物鍵的裂解而使分子量下降。二硫化四甲基秋蘭姆、二硫化二苯并噻唑，特別是胍類促進劑對聚硫橡膠有極強的塑解作用。
