冷拉鋼如何去除應(yīng)力？
在拉伸過(guò)程中會(huì)出現(xiàn)塑性變形，從而產(chǎn)生位錯(cuò)和局部的殘余應(yīng)力。 著急用可以通過(guò)退火可以消除，如果不著急用，最簡(jiǎn)單的方法是放一段時(shí)間.
什么是殘余應(yīng)力?
殘余應(yīng)力是由于工件在制備過(guò)程中，在構(gòu)件內(nèi)部產(chǎn)生的應(yīng)力。在無(wú)外力作用下，以平衡狀態(tài)存在于物體內(nèi)部的應(yīng)力。從概念可以看出，殘余應(yīng)力不是指一個(gè)數(shù)值而是一個(gè)分布狀態(tài)或稱為殘余應(yīng)力場(chǎng)。殘余應(yīng)力不只存在壓應(yīng)力或拉應(yīng)力而是同時(shí)存在與之平衡的拉應(yīng)力或壓應(yīng)力。殘余應(yīng)力是彈性應(yīng)力，理論上其數(shù)值不應(yīng)該超過(guò)材料的屈服強(qiáng)度。
殘余應(yīng)力產(chǎn)生的原因主要包括：
1.不均勻變形：塑性變形后，載荷去除后內(nèi)部由于變形形成的應(yīng)力；
2.熱作用：簡(jiǎn)單舉例：冷卻過(guò)程中外部冷卻快，內(nèi)部冷卻慢，因而外部呈現(xiàn)拉應(yīng)力，內(nèi)部呈現(xiàn)壓應(yīng)力狀態(tài)；還有因?yàn)橄嘧兊鹊仍虍a(chǎn)生的熱殘余應(yīng)力。
3.化學(xué)作用產(chǎn)生的應(yīng)力。

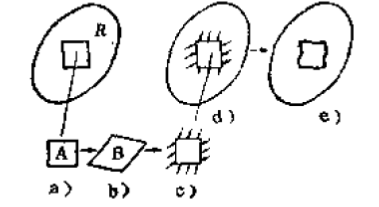

殘余應(yīng)力產(chǎn)生過(guò)程可用圖1簡(jiǎn)單表示，在沒有應(yīng)力作用下從物體R中切取正方形的A部分。接著將切下來(lái)的A進(jìn)行任意操作變成B，此時(shí)若要再想將其放入R，則需將其施加作用力變成C，然后如D將其放入R。若此時(shí)將力釋放，則會(huì)像E中所示，所放入的部分與其周邊均會(huì)發(fā)生變形。這就是產(chǎn)生殘余應(yīng)力的狀態(tài)。反之，通過(guò)對(duì)切取部分變形量進(jìn)行測(cè)量，可反推出殘余應(yīng)力的大小。這也是殘余應(yīng)力測(cè)試的方法。
【圖1】
殘余應(yīng)力產(chǎn)生過(guò)程
2.金屬類殘余應(yīng)力檢測(cè)方 法
分類：有損檢測(cè)；無(wú)損檢測(cè)。區(qū)別就是是否破壞試樣。 測(cè)試方法有很多種，亂七八糟使用不多的方法就不說(shuō)了，僅介紹最常用的測(cè)試方法以及最新的很牛逼的測(cè)試方法：
（1）盲孔法：
屬于有損檢測(cè)法，在有殘余應(yīng)力的的構(gòu)件上鉆一小孔，使孔的領(lǐng)域由于部分應(yīng)力釋放產(chǎn)生相應(yīng)位移形變，經(jīng)換算得到孔處原有應(yīng)力。
（2）X射線衍射法
X射線衍射主要是利用晶體X射線衍射的布拉格方程，依據(jù)晶體衍射峰的偏移方向和幅度來(lái)確定殘余應(yīng)力的性質(zhì)和大小。屬于無(wú)損檢測(cè)，測(cè)試精度高。缺點(diǎn)是僅能完成表層應(yīng)力值測(cè)試：厚度根據(jù)材質(zhì)不同大概在幾微米到幾十微米之間。通過(guò)逐層剝離可進(jìn)行構(gòu)件更深處殘余應(yīng)力值測(cè)定，但是剝離會(huì)對(duì)測(cè)試結(jié)果精度有一點(diǎn)影響。尤其是表層殘余應(yīng)力梯度大的試樣，影響尤甚。工欲善其事必先利其器。
（3）同步輻射
同步輻射檢測(cè)殘余應(yīng)力的原理是利用電磁輻射所產(chǎn)生的波，在零件表面發(fā)生衍射判斷原子間距發(fā)生的變化進(jìn)而推導(dǎo)出殘余應(yīng)力。該電磁輻射是相當(dāng)于光速速度的帶電粒子在弧形軌道上運(yùn)動(dòng)時(shí)發(fā)出的，同時(shí)又可以稱為“同步加速器輻射”或“同步光”。與傳統(tǒng)的X光相比，同步輻射波長(zhǎng)具有亮度強(qiáng)、波譜寬、準(zhǔn)直度高、脈沖性和偏振性等獨(dú)特性能，測(cè)定殘余應(yīng)力時(shí)可以選用不同晶面和測(cè)定不同深度，可開展空間分辨率高的殘余應(yīng)力無(wú)損測(cè)定和結(jié)合試驗(yàn)臺(tái)開展某些原位實(shí)驗(yàn)，它的缺點(diǎn)是因使用多級(jí)加速器而占地面積大和運(yùn)行投入成本高。
（4）中子衍射
中子衍射和同步輻射一樣，都是利用晶體衍射的布拉格方程來(lái)計(jì)算出應(yīng)變?cè)偎愠鰵堄鄳?yīng)力，與其他方法相比，中子衍射的穿透層較深，鋁合金為200mm，鋼鐵材料為80mm，（可是據(jù)要去做實(shí)驗(yàn)的地方說(shuō)高溫合金穿透8mm），空間分辨率目前最好的為0.5mm，因此測(cè)定殘余應(yīng)力時(shí)獲得的是至少0.5mm內(nèi)的平均殘余應(yīng)力。它的優(yōu)點(diǎn)是可無(wú)損原位測(cè)定材料內(nèi)部的殘余應(yīng)力，缺點(diǎn)是測(cè)定的數(shù)值是較大區(qū)域內(nèi)的平均應(yīng)力，對(duì)測(cè)定殘余應(yīng)力梯度分布，尤其是噴丸強(qiáng)化的殘余應(yīng)力分布很難精確測(cè)定，而且設(shè)備投入大運(yùn)行費(fèi)用高。
3.高溫合金殘余應(yīng)力消除常用方法
（1）調(diào)整制備工藝參數(shù)：因?yàn)樵跇?gòu)件制備工藝過(guò)程中，大多階段都可以引入殘余應(yīng)力，包括合金熔煉、鍛造，軋制，焊接，切削等加工過(guò)程、熱處理冷卻等都會(huì)導(dǎo)致殘余應(yīng)力產(chǎn)生，因此首先要做的就是調(diào)整工藝參數(shù)。
（2）去應(yīng)力退火（最常用）：通過(guò)低溫?zé)崽幚?，消除?nèi)部殘余應(yīng)力。
（3）振動(dòng)消除（沒用過(guò)，去一家單位交流時(shí)聽說(shuō)的，反正高溫合金上沒聽說(shuō)有人用）：用便攜式強(qiáng)力激振器，使金屬結(jié)構(gòu)產(chǎn)生一個(gè)或多個(gè)振動(dòng)狀態(tài)，從而產(chǎn)生如同機(jī)械加載時(shí)的彈性變形，使零件內(nèi)某些部位的殘余應(yīng)力與振動(dòng)載荷疊加后，超過(guò)材料的屈服應(yīng)力引起塑性應(yīng)變，從而引起內(nèi)應(yīng)力的降低和重新分布。
（4）噴丸：放在這里可能不合適，但是通過(guò)構(gòu)件表面進(jìn)行噴丸可有效改善構(gòu)件表層殘余應(yīng)力。
